Ручная вязка арматуры при изготовлении арматурных сеток и каркасов применяется при небольшом объеме работ, а также при изготовлении и некоторых сложных пространственных арматурных изделий (например, при сборке арматуры консолей колонн, изготовлении отдельных нетиповых изделий на заводах, укрупнении арматурных каркасов в условиях строительной площадки).

Для вязки арматуры применяют отожженную стальную проволоку диаметром 0,8 и 1 мм, заготовленную в виде мотков или отрезков длиной 80...100 мм, связанных в пучки.

Рисунок 1. Типы проволочных узлов, применяемых при ручной вязке арматуры. Каждый узел показан спереди н сзади.

а — простой; 6 — угловой; в — двухрядной; г — двойной; д — крестовый; е — мертвый

Инструментом для вязки проволочных узлов служат арматурные кусачки длиной 150 мм. Зубцы кусачек должны легко открываться и закрываться и быть немного притуплены для того, чтобы во время вязки арматуры арматурные кусачки не откусывали проволоку.

Проволочные узлы при вязке арматуры могут быть различного типа (рис. 1). Наиболее распространен простой узел, который выполняют следующими приемами (рис. 2):

• проволокой в мотке без подтягивания стержней;
• проволокой в мотке с подтягиванием стержней.

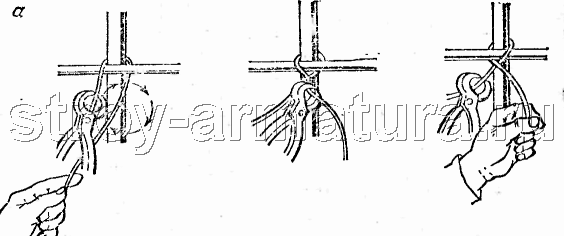

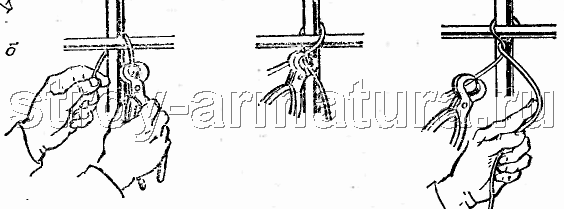

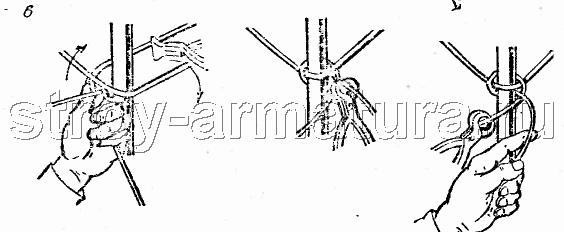

Рисунок 2. Приемы вязки проволокой пересечений арматуры

а — простого узла без подтягивания; б — простого узла с подтягиванием; в — узлов арматурных каркасов с подтягиванием

Сборку и вязку арматуры в пространственных прямоугольных каркасов выполняют на козлах или консольных стойках.

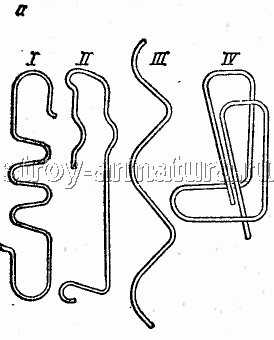

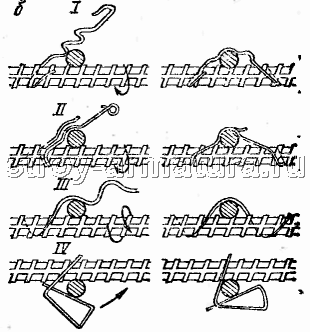

Рисунок 3. Фиксаторы для сварки арматурных каркасов: а — типы фиксаторов; б — последовательность установки фиксаторов тиров I-IV.

Ручную вязку арматуры с помощью кусачек отличает повышенная трудоемкость. В последнее время вязку проволокой заменяют использованием специальных фиксаторов арматуры (скрепок) из круглой проволоки (рис. 3, 4).

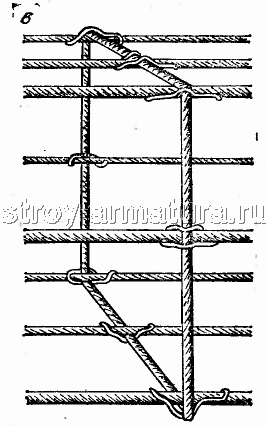

Рисунок 4. Фрагменты арматурных сеток в каркасов, собранных с помошью специальных фиксаторов арматуры

а - горизонтальная сетка; б - вертикальная сетка; в — пространственный каркас
